Описание двигателя Д-245

Предназначен для монтажа на различные грузовые автомобили, автобусы полной массой до восьми тонн, при условиях эксплуатации в достаточно широком интервале температур от минус пятидесяти до плюс сорока пяти градусов Цельсия, в местах с неограниченным воздухообменом. В частности модификация 12С-231М предназначена для переоборудования отечественных автомобилей ЗИЛ-130, 131 под дизельный силовой агрегат взамен штатного карбюраторного.
Основные технические характеристики и параметры: тип– четырехтактный дизель оснащенный турбонаддувом; способ образования горючей смеси – непосредственный, прямой впрыск дизельного топлива форсункой в камеру сгорания; число цилиндров и порядок их работы – четыре, работающие в последовательности – первый-третий-четвертый-второй; диаметр цилиндра – 110 миллиметров; ход поршня – 125 миллиметров; рабочий объем дизеля – 4,75 литров; номинальная мощность – 77 кВт; номинальные обороты вращения коленвала – 2400 оборотов/минуту; степень сжатия – 15,1 единиц; максимальный крутящий момент, развиваемый силовой установкой – 346 Н/м при 1300…1700 оборотов/минуту; часовой расход топлива дизелем при номинальной мощности – 20,2 кг в час; масса двигателя, не заправленного ГСМ и без охлаждающей жидкости (для комплектации варианта поставки) – 500 кг.
Модель д-245.12С является модификацией базовой модели д-245. При установке на ЗИЛ-130 двигатель д-245 должен быть доукомплектован для нормальной эксплуатации водяным радиатором, радиатором для охлаждения масла, воздушным фильтром, элементами электрооборудования, а также контрольно-измерительными приборами. Часть этих элементов входит в комплект поставки агрегата: воздухоочиститель в сборе, кронштейн крепления воздухоочистителя, включая элементы его крепления на автомобиле, труба подвода воздуха к двигателю от фильтра с резиновыми патрубками и крепежными хомутами. При переоборудовании машин ЗИЛ-130, ЗИЛ-131, предполагается подключение дизеля к штатным, предусмотренным для данного транспортного средства водяному и масляному радиаторам, а также к существующим контрольно-измерительным приборам.
От базовой модели, модель д-245.12С-231М (предназначенная для замены штатного карбюраторного мотора на ЗИЛ-130, 131) конструктивно отличается исполнением блока цилиндров, который включает пять подшипников для размещения распределительного вала, и, следовательно, пяти опорный распредвал, а также, применением топливного насоса с высокой интенсивностью впрыска. Для соединения с трансмиссией автомобиля ЗИЛ-130, 131 агрегат имеет кожух сцепления, предназначенный для установки штатной коробки автомобиля ЗИЛ-130, а также передний кронштейн и задние опорные приливы на кожухе сцепления для  монтажа дизеля на штатные опоры автомобиля ЗИЛ-130, 131.
Двигатель д-245 включает в свой состав блок, закрепляемую на нем головку блока, газораспределительный механизм, кривошипно-шатунный механизм, элементы системы охлаждения, топливной системы, системы смазки, элементы запуска и электрооборудования. На дизеле используются съемные чугунные гильзы, которые устанавливаются в посадочные отверстия по двум центрирующим пояскам, нижнему и верхнему. Крепеж гильзы в верхней точке производиться упорным буртом, уплотнение нижней части происходит за счет резиновых колец, расположенных в канавках блока. Таким образом, изношенные или поврежденные гильзы легко заменяются новыми при ремонте. В приливах картера выполнены опоры подшипников (постели) коленчатого вала, постели под коренные вкладыши вместе с крышками расточены с одной установки, поэтому замена крышек местами не допускается. В блоке выполнен продольный канал, обеспечивающий подвод очищенного масла к шейкам коренных подшипников коленвала, подшипникам распределительного вала. Для дополнительного охлаждения днища поршней струей охлажденного масла на четвертой и второй опорах коленвала смонтированы специальные форсунки. Головка выполнена из чугунной отливки. При сборке цилиндровые отверстия прокладки головки окантовываются дополнительными фторопластовыми разрезными кольцами. Коленчатый вал – стальной, с расположенными по длине пятью коренными шейками, а также четырьмя полыми шатунными шейками. В теле шатунных шеек имеются специальные полости, обеспечивающие дополнительную очистку масла, за счет отделения тяжелых загрязнений от масла  под воздействием центростремительных сил. Для восприятия осевого усилия коленвала в специальных проточках блока цилиндров и, соответственно, в специальных проточках крышки пятого подшипника установлены опорные полукольца. Коленчатый вал может выпускатся двух номинальных производственных размеров (двух номиналов), вал второго номинала на первой щеке имеет специальную соответствующую маркировку. Поршни выполнены из алюминиевого сплава, надеваемые на них поршневые кольца, соответственно, из чугуна.
В конструкции кривошипно-шатунного механизма применен стальной шатун, имеющий двутавровое сечение. Постель под шатунный вкладыш, устанавливаемый в нижней головке шатуна, окончательно обрабатывается под заданный размер в собранном состоянии (вместе с крышкой), следовательно, крышки шатунов выполнены не взаимозаменяемыми, для их унификации на поверхностях шатуна и крышки набиты одинаковые номера. Шатуны отличаются по весовым группам, в частности по массам нижней и верхней головок. На дизеле устанавливаются шатуны одной группы. При сборке  шатунно-поршневой группы применяются шатунные, коренные вкладыши двух различных размеров, в зависимости от номинального размера шеек коленвала. При ремонте мотора используются вкладыши четырех ремонтных размеров. Распределительный вал двигателя – пятиопорный, подшипниками для него являются пять втулок, запрессованных в отверстиях блока цилиндров.

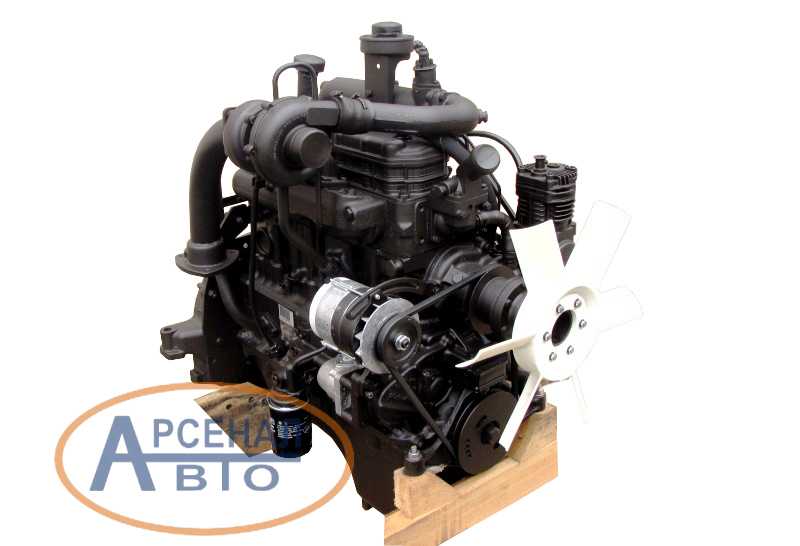

Вид слеваДвигатель д-245 имеет систему питания, включающую топливный насос, форсунки, топливную арматуру (трубки, шланги, штуцера) высокого давления, топливную арматуру  низкого давления, воздухоподводящие трубы, воздушный фильтр, выпускной и впускной коллекторы, турбокомпрессор, топливные фильтра грубой а также тонкой очистки топлива. Для дополнительной очистки топлива, применяется фильтр грубой очистки, однако в штатный комплект, поставляемый с агрегатом он не входит и при необходимости (например для переоборудования) приобретается отдельно. На моторе устанавливается рядный ТНВД модели 4УТНИ-Т-11110007-20 или аналогичный. Для изменения режимов работы насос имеет два рычага: рабочий рычаг управления, ход которого ограничивается упорами максимального и холостого хода; дополнительный рычаг для останова, отключающий подачу топлива. ТНВД выполнен в комплексе со всережимным регулятором частоты вращения и смонтированным на корпусе ТНВД топливоподкачивающим насосом низкого давления (с конструкцией поршневого типа). Встроенный регулятор имеет автоматический обогатитель (работающий на пусковых оборотах), корректор подачи топлива, а также пневматический ограничитель дымности (пневмокорректор). Для обеспечения надежного впрыска дизельного топлива в цилиндры, применены форсунки с пятидырочными распылителями закрытого типа, для стабильности работы форсунок и надежности распылителя, под форсункой устанавливается прокладка-экран, имеющая стальную обойму и фторопластовую вставку. Для устранения завоздушивания топливной системы, нужно отвернуть на два оборота пробку болта отводящего штуцера, располагающуюся на крышке корпуса топливного фильтра тонкой очистки.

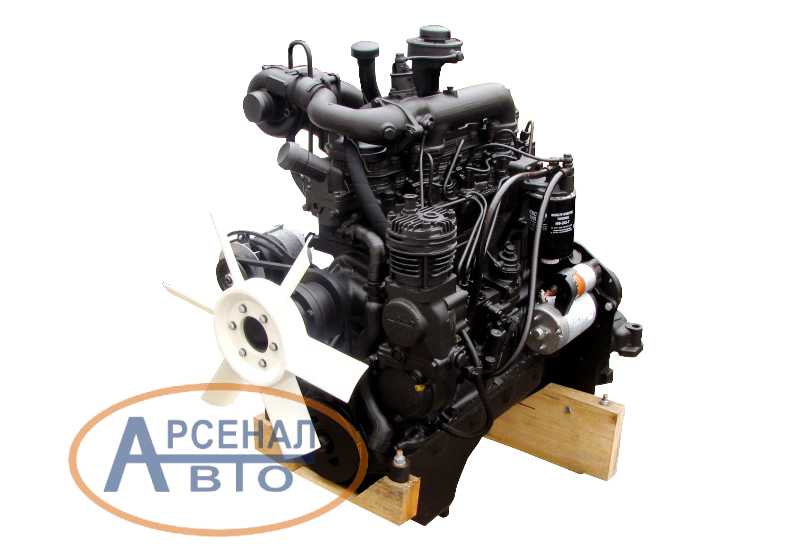

Вид справаНа модели д-245.12С установлен турбокомпрессор без регулятора, предназначенный для подачи воздуха в цилиндры с избыточным давлением. Принципиально ТКР состоит из односекционной радиальной центростремительной турбины, включающей однозаходную улитку. Колесо турбины раскручивается отработавшими газами двигателя. ТКР имеет также одноступенчатый центробежный компрессор, связанный с турбиной одним валом. Разборка и ремонт ТКР в период эксплуатации не допускаются.
Для обеспечения надежной, длительной и безотказной работы силовой установки, необходимо соблюдать ряд правил: до включения мотора в работу под нагрузкой, необходимо произвести его обкатку согласно руководству по эксплуатации (поставляется вместе с изделием); проверяйте периодически крепление сборочных единиц, узлов и деталей, при необходимости производите их протяжку; перед тем как запустить мотор, проверьте уровни масла, охлаждающей жидкости; после запуска, перед включением нагрузки, дайте ему поработать две-три минуты на минимальных оборотах, постепенно наращивая обороты до максимальных; нагружать мотор нужно только после его прогрева до пятидесяти градусов Цельсия; не допускайте продолжительную (без нагрузки) работу дизеля на холостых оборотах (более пятнадцати минут); избегайте перегрузки, проверяйте показания контрольных приборов; своевременно выполняйте регламентные работы и техобслуживания, согласно руководству по эксплуатации; используйте только предписанные заводом изготовителем топливо, смазочные материалы; содержите мотор в чистоте, своевременно устраняйте утечки топлива, масла, охлаждающей жидкости.
Двигатель д-245, при грамотной эксплуатации на переоборудованных ЗИЛ-130, ЗИЛ-131 является хорошим решением продления срока службы Вашего автомобиля. Не смотря на более низкую мощность, он является отличным вариантом замены старого карбюраторного мотора более современным, экономичным, дешевым в эксплуатации и ремонте силовым агрегатом, что, безусловно, является выгодным предложением для Вас от нашей компании.
