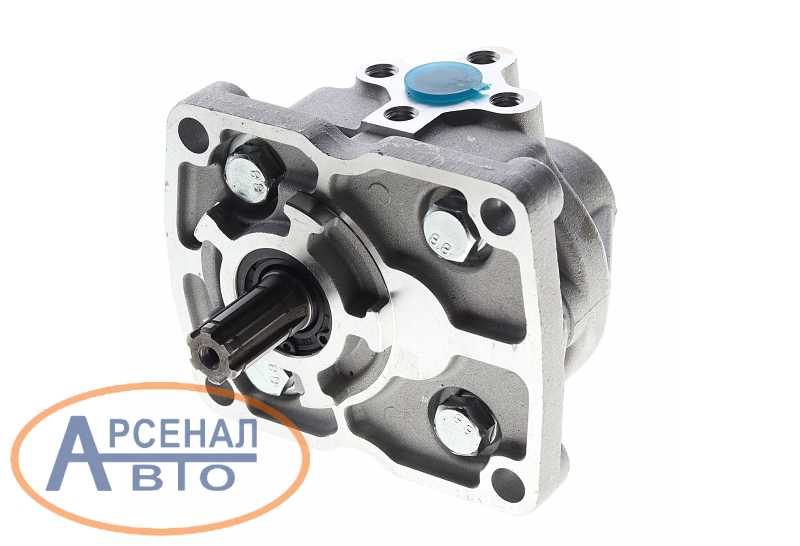

Насос шестеренный НШ10 МАЗ-500 ГУРа правый (6 шлицев) НШ10У-3

Производитель - МГП
Артикул НШ10У-3
Насос НШ-10У-3
1 901,00

ЗАКАЖИТЕ ТОВАР ДЛЯ КОНСУЛЬТАЦИИ И ПОДТВЕРЖДЕНИЯ

Наличие на складах
Челябинск - Есть на складеЕкатеринбург - Есть на складе

Назначение и маркировка изделия НШ-10:
Насос шестеренный правого вращения НШ-10 предназначен для создания рабочего давления гидравлической жидкости в системе рулевого управления автомобиля. Изделия маркируются в соответствии с направлением вращения НШ-10У-3 – правого, если маркировка содержит букву «Л», то направление левое НШ-10У-3Л.
Основные характеристики изделия НШ-10:
Номинальный рабочий объем – 10см³; давление рабочей жидкости на выходе минимальное – 16МПа, максимальное – 21МПа; давление на входе минимальное – 0,08МПа, максимальное – 0,15МПа; частота вращения шестерен номинальная – 40об/сек, минимальная – 8,3об/сек, максимальная – 60об/сек; объемная подача рабочей жидкости номинальная, не менее – 21,0л/мин; общий коэффициент полезного действия агрегата, не менее – 0,8; мощность агрегата, не более – 8,6кВт; масса изделия – 2,0кг; габаритные размеры изделия – 125,5*93,0*115,0мм; диапазон температуры окружающей среды, при которой допускается эксплуатация агрегата – от -60°С до +50°С; требования к гидравлической жидкости: кинематическая вязкость номинальная – 12…60мм²/с, минимальная – 10мм²/с, кратковременно-максимальная (при запуске) – не более 1600мм²/с, температура перекачиваемой жидкости минимальная – -20°С, максимальная – +65°С.
Особенности монтажа и эксплуатации:
Перед установкой насоса НШ-10 убедитесь, что направление вращения ведущего вала совпадает с направлением привода. Направление определяется со стороны ведущего вала – левое, если вал вращается против часовой стрелки, либо правое, если вращение идет по часовой стрелке. Конструкция привода должна исключать передачу осевых, а также радиальных нагрузок на ведущий вал агрегата, при этом свободное радиальное смещение вала изделия должно быть не менее 0,3мм. Агрегат должен надежно крепиться к корпусу привода, фланцы гидравлической арматуры должны надежно крепиться к фланцам агрегата, обеспечивая герметичность и исключая утечки и подсос воздуха. Всасывающая гидролиния должна быть полностью герметична, а также должна обеспечивать скорость движения масла не более 1,5м/сек и быть минимальной длины. Не допускается установка на всасывающей линии фильтров, кранов, клапанов. Напорная гидролиния должна обеспечивать максимальную скорость движения масла 5м/с, а также иметь конструктивное место для подключения контрольного манометра. Фильтрующее устройство должно задерживать частицы загрязнений и примесей размером от 25мкм и более крупных. Рекомендуемый объем гидравлического бака должен быть в пределах от 1/3 до 2 величин объемной подачи насоса. Уровень масла в гидробаке доложен быть выше входного отверстия насоса НШ-10 на 150мм. Гидробак должен быть закрытого типа с избыточным давлением до 0,02МПа, иметь указатель уровня. При эксплуатации НШ-10 следует применять только гидравлические жидкости и масла, рекомендованные заводом изготовителем автотранспортного средства для применения в системе рулевого управления автотранспортного средства.
